按行業分
- 涂料
- 建筑涂料 水性木器漆 印鐵涂料 印花膠漿 紙張涂料
- 油墨
- 紙張油墨 塑料油墨 紙張光油 撲克光油 煙包光油 啤酒箱光油 水性磨光油 水性啞光油
- 皮革
- 皮革涂飾劑 鞋化 鞋乳 鞋底
- 紡織
- 水性粘膠劑
- 金屬加工/水性脫模劑
- 地板
- 石材地板 實木地板 PVC地板
- 食品包裝用紙
- 玻璃纖維
- 建材
以單一非離子型乳化劑制備氧化聚乙烯蠟微乳液
以單一非離子型乳化劑制備氧化聚乙烯蠟微乳液
劉清泉 1 ,周仕祥 1,楊震 1 ,瞿作明 1,楊萍 1 ,周建華 2 ,高敬民 3(1. 湖南科技大學化學化工學院,湖南湘潭 411201; 2. 陜西科技大學資源與環境學院,西安 710021; 3. 株洲時代新材料科技股份有限公司,湖南株洲 412007)
摘 要:采用高壓乳化法,以氧化聚乙烯(OPE)蠟為原料用單一乳化劑制備了淡黃色、半透明的非離子型 OPE 蠟 微乳液。考察了非離子型乳化劑的用量和乳化壓力對 OPE 蠟微乳液的乳膠粒子粒徑和粒徑分布的影響。結果表明: 增加乳化劑用量或增加乳化壓力均有利于降低水的表面張力,形成粒徑更小的 OPE 乳膠粒子。在乳化劑用量為 OPE 蠟的 25%、助劑用量為乳化劑的 5%,乳化時壓力為(8. 5 ±0. 5) MPa 時,可獲得性能良好的非離子型 OPE 微乳液。
關鍵詞:氧化聚乙烯蠟;非離子型乳化劑;微乳液
中圖分類號:TQ 645 文獻標識碼:A
文章編號:0253 -4312(2012)11 -0043 -03
蠟乳液的應用非常廣泛,從較早的地板上光延伸到了農 業、防銹、涂料、木材加工、皮革、汽車或家具上光、陶瓷、造紙、 紡織、建材防水和水泥預制件養生等領域 [1 -3] 。相對于普通 乳液,微乳液在應用效果和運輸貯存等細節上有很大提升。 因此,微乳液的發展給蠟乳液產品的應用提供了更廣闊的發 展前景 [4 -5] 。
氧化聚乙烯(OPE)蠟是低相對分子質量聚乙烯的氧化產 物,具有黏度低、軟化點高、硬度好等特性,且無毒性;同時, OPE 蠟的熱穩定性好,對填料、顏料的分散性極佳,并與聚烯 烴樹脂等有良好的相容性 [6 -7] 。霍尼韋爾公司生產的高密度 OPE 蠟,具有良好的光澤,因此用它制備的蠟乳液常用于紙 張、木器、金屬涂層、復印油墨、地板和皮革上光等,如美國 Michelman 公司生產的 Emulsion 39635 就是一種淡黃色、半透 明的非離子型 OPE 蠟乳液,該乳液由單一乳化劑制備,乳膠粒 子粒徑 <100 nm,且粒徑分布窄,與其他乳液(如聚丙烯酸酯 類乳液)的相容性良好。
目前,為提高乳化能力和降低乳膠粒子粒徑,國內一般采 用 2 種或 2 種以上的復合乳化劑制備 OPE 微乳液,這導致生 產成本的增加,同時在一定程度上影響 OPE 微乳液與其他乳 液的相容性。而單一乳化劑制備的 OPE 微乳液有利于提高該 乳液與其他乳液如聚丙烯酸酯類乳液的相容性 [8] ,且在實際 生產中可降低生產成本、簡化生產工藝。因此,本研究以霍尼 韋爾公司生產的氧化聚乙烯蠟,以單一非離子型乳化劑制備 了淡黃色、半透明的 OPE 蠟微乳液。
1 實驗部分
1. 1 原料與設備
氧化聚乙烯蠟:工業級,霍尼韋爾中國公司;非離子型乳 化劑(異構脂肪醇聚氧乙烯醚,常壓下濁點為105 ℃ ):工業 級,美國陶氏化學;乳化助劑、氫氧化鉀、焦亞硫酸鈉:化學純, 國藥集團化學試劑有限公司。
高壓反應釜(CJK -0. 5):威海宏協化工機械有限公司;臺 式離心機(TDZ5 - WS):長沙維爾康湘鷹離心機有限公司;激 光粒 度 儀 ( Mastorsizer 2000): 英 國 馬 爾 文; 布 氏 黏 度 計 (Brookfield DV - ⅠPrime):歐洲飛萊博。
1. 2 OPE 微乳液的制備
將一定量的 OPE 蠟、非離子型乳化劑、乳化助劑、氫氧化 鉀、焦亞硫酸鈉和去離子水加入高壓反應釜,密封后通入高壓 氮氣,使釜內壓力超過 5 MPa;然后加熱至 150 ℃,在該溫度下 恒速(200 r/min)攪拌 1 h;最后通入冷卻水冷卻至室溫,停止 攪拌,泄壓,出料。
1. 3 OPE 微乳液的表征
向 離 心 試 管 內 加 入 50 mL OPE 微 乳 液 樣 品,以 3 000 r/min的速度離心 30 min,如果不破乳、不分層、無沉淀 物,則穩定性好;反之則穩定性差。 用 Mastorsizer 2000 激光粒度儀分析 OPE 微乳液的粒徑分 布、平均粒徑和比表面積;用 Brookfield DV - ⅠPrime 測定 OPE 微乳液的黏度,測定時用 3 # 轉子,轉速 100 r/min。
2 結果與討論
2. 1 乳化劑用量對 OPE 蠟液乳液粒子粒徑及粒徑分布的影響OPE 微乳液常需與其他乳液(如聚丙烯酸酯類乳液)混合 使用,因此 OPE 微乳液與其他乳液的相容性非常重要。壬基 酚聚氧乙烯醚類非離子型乳化劑因難以降解,目前已在多個 領域被禁止使用。因此,本研究在做了大量調研及前期試驗 的基礎上,選用異構脂肪醇聚氧乙烯醚為單一乳化劑,再采用 一種小分子化合物為助乳化劑,采用高壓乳化法制備 OPE 微 乳液(OPE ME)。在固定助乳化劑用量(乳化劑用量的 5%) 和乳化壓力的基礎上,改變異構脂肪醇聚氧乙烯醚的用量(分 別為 OPE 蠟的 15%、20%、25%),所得乳液分別為 OPE ME - 01、OPE ME - 02、OPE ME - 03,考察乳化劑用量對 OPE 乳液 粒子粒徑和粒徑分布的影響,OPE 微乳液和 Emulsion 39635 的 粒徑分布曲線如圖 1 所示,其他性能測試結果如表 1 所示。
從圖1 可知,OPE 微乳液的粒徑分布比 Emulsion 39635 稍 寬,ME -01 至 ME - 03 的粒徑上限均為 316 nm,而 Emulsion 39635 的粒徑上限為 275 nm,但 ME -01 至 ME -03 的粒徑曲 線表明粒徑為 316 nm 的乳膠粒子的體積分數分別為 0. 45%、 0. 15%和 0. 10%,可見粒徑上限的乳膠粒子數量非常少;其 次,盡管前者的粒徑分布較寬,OPE ME - 03 的比表面積稍高 于 Emulsion 39635,說明前者中含有更高比例的小粒徑乳膠粒 子,前者更小的平均粒徑(84 nm)進一步證實了這一觀點;最后,OPE 微乳液的黏度均小于 Emulsion 39635,這也有利于 OPE 微乳液與其他乳液的共混使用,通過這種方法制備的 OPE 微乳液且具有良好的離心穩定性,且在室溫下放置半年 后無明顯的變化。
隨乳化劑用量的增加,粒徑范圍無明顯變化,但 OPE 微乳 液的比表面積從 56. 9 m 2 /g 增加到 71. 1 m 2 /g,平均粒徑從 105 nm 減小至84 nm,說明增加乳化劑用量可顯著提高更小粒 徑的乳膠粒子比例,這在 OPE 微乳液的應用中顯得非常重要。 在 OPE 微乳液與其他乳液混合使用時,更小粒徑的 OPE 乳膠 粒子有利其嵌入到其他乳膠粒子中,更好地發揮其上光和潤 滑作用。
2. 2 乳化壓力對 OPE 乳膠粒子粒徑及粒徑分布的 影響

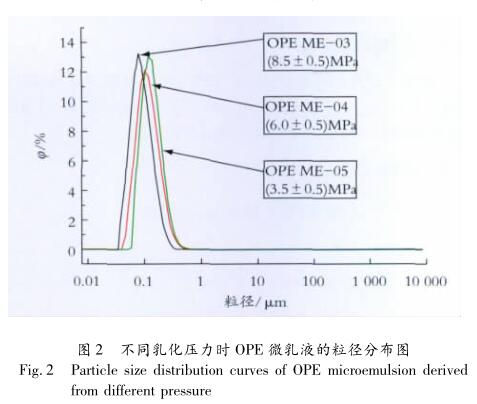

由于增加乳化壓力可降低水的表面張力,因此,在 OPE ME -03 的基礎上,降低乳化時的壓力,以考察乳化壓力對 OPE 乳膠粒子尺寸及粒徑分布的影響。不同乳化壓力下獲得 的 OPE 微乳液的粒徑分布曲線如圖 2 所示。
從圖 2 可知,隨著乳化壓力降低,OPE 微乳液的粒徑分布 曲線逐漸向右移動,說明 OPE 乳膠粒子的平均粒徑增加,OPE ME -04 和 OPE ME -05 的粒徑分布范圍分別是 46 ~ 417 nm 和 60 ~550 nm,平均粒徑分別為 101 nm 和 109 nm。 因此,為減小 OPE 微乳液的平均粒徑和縮小粒徑分布范 圍,提高乳化壓力是有效的方法。因為增加體系的壓力可有 效降低水的表面張力,在表面活性劑的共同作用下,OPE 可分 散成細小液滴,形成平均粒徑小于 100 nm 的乳膠粒子。然 而,實際生產中提高壓力往往意味著增加生產成本,縮短相關 設備的使用壽命。因此,在實際生產中可將乳化壓力控制在 10 MPa 以下,通過提高水乳比同樣可達到上述目的。
3 結 語
采用異構脂肪醇聚氧乙烯醚為單一非離子型乳化劑,以 OPE 蠟為原料,采用高壓乳化法制備了淡黃色、半透明的 OPE 微乳液。結果表明:乳化劑用量和乳化壓力均會對 OPE 乳膠 粒子的尺寸和粒徑分布產生影響,但后者的影響相對較小。 當乳化劑用量為 OPE 用量的 25%,且乳化助劑、氫氧化鉀和 焦亞硫酸鈉的用量分別為乳化劑用量的 5%、2. 5% 和 0. 5% 時,獲得性能較佳的 OPE 微乳液,固含量 35. 2%,Brookfield 黏 度 28. 0 mPa·s,且平均粒徑僅為 84 nm。
參考文獻
[1] 張勝文,何立凡,李效玉. 蠟助劑在水性木器涂料中的應用 [J]. 涂料工業,2007,37(10): 62 -66. ZHANG S W,HE L F,LI X Y. Application of wax additives in waterborne wood coatings[J]. Paint & Coatings Industry,2007,37 (10): 62 -66.
[2] 唐植賢,王君瑞,金瑛芝. 如何提高單組分水性木器漆硬度及 耐劃傷性[J]. 涂料工業,2010,40(5): 52 -56. TANG Z X,WANG J R,JING Y Z. How to improve hardness and scratch resistance of 1K waterborne wood coatings[J]. Paint & Coat- ings Industry,2010,40(5): 52 -56.
[3] 趙從華,康蘆笙,冉龍泉. 影響外墻乳膠漆耐沾污性的因素 [J]. 涂料工業,2003,33(1): 17 -18. ZHAO C H,KANG L S,RAN L Q. Factors influencing the dirt re- sistance of exterior wall paint[J]. Paint & Coatings Industry,2003, 33(1): 17 -18.
[4] LESAR B,HUMAR M. Use of wax emulsions for improvement of wood durability and sorption properties[J]. European Journal of Wood and Wood Products,2011,69(2): 231 -238.
[5] LESAR B,STRAZE A,HUMAR M. Sorption properties of wood im- pregnated with aqueous solution of boric acid and montan wax emulsion [J]. Journal of Applied Polymer Science,2011,120(3): 1337 -1345.
[6] LESAR B,KRALJ P,HUMAR M. Influence polyethylene and oxi- dized polyethylene wax emulsion on leaching dynamics of boric acid from impregnated spruce wood[J]. Drvna Industrija,2010,61(4): 213 -221.
[7] ZHANG J Y,YAN Y J,GAO J S,et al. Development of oxidized polyethylene waxes[J]. Petroleum Science and Technology,2000, 18(9 -10): 1077 -1088.
[8] HOHNER G,STALMANN E. Utilization of oxidized polyolefin waxes for textile finishing: US,2005/0107511 A1[P]. 2005 -05 -19.
本文以單一非離子型乳化劑制備氧化聚乙烯蠟微乳液內容經過編輯,如無授權,請勿拷貝。 如果您對以單一非離子型乳化劑制備氧化聚乙烯蠟微乳液感興趣可以聯系我們 18566398802
在建筑裝飾與工業涂料領域,水性涂料的普及對防水性能提出了更高要求。水分滲透可能導致涂層老化、脫落等問題,直接影響產品使用壽命。為此,VARIPHOB?防水系列通過技術創新,為涂層提供全面防護,同時兼顧環保與實用性。一、產品特性與優勢1、降低毛細吸水,提升防水性能VARIPHOB?防水系列通過減少涂層的毛細管吸水性,有效抑制水分通過毛細作用滲入內部。科學測試顯示,其W值(吸水性指標)顯著低于常規產品
支化聚乙烯蠟的丙烯酸接枝改性及乳化工藝研究張 輝,崔燕朋,強西懷,舒家龍( 陜西科技大學 資源與環境學院,陜西 西安 710021)摘要:以叔丁基過氧化氫(TBHP)為引發劑,二甲苯為溶劑,用丙烯酸對支化聚乙烯蠟(BPE)進行接枝改性。結果表明, 在 m(丙烯酸)∶ m(BPE) =6∶ 100,m(TBHP)∶ m(BPE) =0. 3∶ 100,反應溫度為 140 ℃,反應時間為 8 h 的條
氧化聚乙烯蠟微乳液的制備文水平( 廣東紡織職業技術學院紡織系, 廣東佛山 528041 )摘 要: 氧化聚乙烯蠟在紡織行業有廣闊的應用前景.考察了乳化劑的種類、用量、乳化時間、乳化溫度、攪拌速度、助乳化劑 等因素對乳液性能的響.確定了采用高溫高壓直接乳化氧化聚乙烯蠟為微乳液的配方組成和乳化工藝條件.關鍵詞: 氧化聚乙烯蠟; 乳化; 表面活性劑中圖分類號 : TQ423.92 文獻標識碼 : A 文

佛山市翁開爾貿易有限公司 WebSite 粵ICP備05045526號公安機關備案號44060402000074號 網站地圖
