利用硅氫加成反應合成水溶性聚醚硅蠟

利用硅氫加成反應合成水溶性聚醚硅蠟

張建雨1,康曉麗1 ,馮躍躍 2,楊順立2,馮　 強2 ,闞冬梅 2
(1.華東理工大學能源化工系 ,上海 200237;2.上海焦耳蠟業有限公司, 上海 201717)
摘要:以不飽和聚醚和低含氫硅油為原料, 氯鉑酸為催化劑, 利用硅氫加成反應合成聚醚硅蠟。研究了原料配比、催化劑用 量、反應時間、反應溫度對硅氫鍵轉化率和產品性能的影響, 確定較佳反應條件為:雙鍵與硅氫鍵摩爾比 n(C C)∶n(Si— H)= 1.2∶1.0, 烯丙醇聚氧烷基醚(F6)與烯丙基醇聚氧乙烯醚(APEG)的摩爾比 n(F6)∶n(APEG)=2.5∶1.0, 催化劑與雙鍵摩爾比 n(Pt)∶n(C C)=1.726∶10 6 , 反應溫度 115℃, 反應時間 7 h。并對合成產物進行了紅外表征, 結果表明聚醚已被接枝到聚硅 氧烷主鏈上。
關鍵詞:硅氫反應;聚醚硅蠟;水溶性;含氫硅油;鉑配合物催化劑

中圖分類號:TQ645.9+3　文獻標識碼:A　文章編號:0253-4320(2011)04-0034 -03

聚醚硅蠟兼具水溶、油溶性 ,它既具有傳統硅氧 烷類產品的各項優異性能, 如耐高低溫 、抗老化等 , 同時又具有聚醚鏈段提供的潤滑作用、良好的鋪展 性等特殊性質 , 因而得到了廣泛應用 [ 1] , 可用作紡 織助劑、消泡 劑、親水整 理劑及 化妝品 添加劑 等 [ 2-4] 。聚醚硅蠟是一種聚醚 (分子質量 1 500 ～ 2 500)改性有機硅油 , 其利用聚硅氧烷中的 Si—H 鍵與聚醚中的 C C鍵發生硅氫加成反應 , 可以將 聚醚引入到聚硅氧烷鏈上 [ 5] 。筆者采用含氫硅油 和不飽和聚醚為原料, 在氯鉑酸為催化劑的作用下 合成聚醚硅蠟。此工藝副反應少 ,反應條件溫和,易 于控制 。

1 實驗部分

1.1 主要原料

含氫硅油(202)、八甲基環四硅氧烷(D 4 )、六甲 基二硅氧烷 (MM), 均購自江西星火有機硅廠;酸性 陽離子樹脂催化劑 (A-15), 羅門哈斯公司;F6和 APEG均購自江蘇省海安石油化工廠 ;氯鉑酸催 化劑。

1.2 分析儀器及分析方法

采用 SYD-270A潤滑脂滴點試驗器測定產品 的滴點 ;采用 NicoletMagna-IR550型紅外色譜儀測 定產品的紅外譜圖;采用質量分數為 1%的聚醚蠟 水溶液測定濁點 [ 6] ;采用化學滴定法測定并計算 Si—H轉化率 [ 7] 。

1.3 合成步驟

 1.3.1 低含氫硅油的制備 向 250 mL四口燒瓶里加入含氫硅油、D 4 、MM 和 A-15, 在 70 ～ 80℃下反應 8 h, 再過濾除去 A- 15,減壓蒸餾脫除低沸物,得到低含氫硅油 。

1.3.2 水溶性聚醚硅蠟的合成

在裝有攪拌器、溫控裝置和冷凝器的四口燒瓶 里計量投入含氫硅油 、不飽和聚醚,緩慢升溫至原料 全部融化后加入催化劑, 并緩慢升溫至 115℃, 恒溫 反應 7 h。升溫減壓蒸餾除去未反應原料 ,得到產物 水溶性聚醚硅蠟 。

2 結果與討論

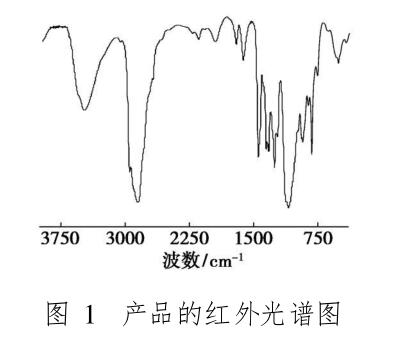

2.1 產品結構表征 圖 1為產品聚醚蠟的紅外光譜圖 。由圖 1可以看出主要吸收峰的歸屬:2 870 ～ 2 970 cm -1 為甲基 、 亞甲基的逆對稱振動吸收峰;3 504 cm -1 為 O—H的 振動吸收峰 ;1 466 cm -1 為甲基和亞甲基的逆對稱 變形振動吸收峰 ;1 355 ～ 1 375 cm -1 為甲基的對稱 變形振動吸收峰;1 245 ～ 1 280 cm -1 為 Si— CH 3 伸 縮振動吸收峰;1 115 cm -1 處出現的寬峰為 C—O—C 的伸縮振動峰。表明產品中存在醚鍵和聚硅氧烷 鏈 ,而譜圖中 Si—H鍵的特征吸收峰 2 164 cm -1 和 C C鍵的特征吸收峰 1 642 cm -1 均不明顯,可以說 明聚醚硅蠟的合成反應已基本完成。

2.2 n(C C)∶n(Si— H)對產品的影響

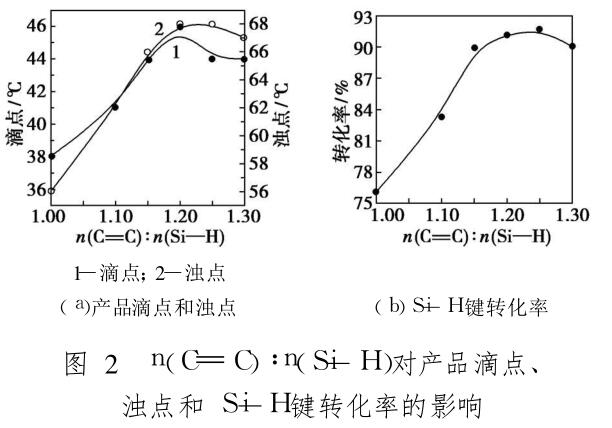

在反應時間為 6 h, 反應溫度 115℃, 含氫硅油 的含氫質量分數為 1.36%, n(Pt)∶n(C C)= 1.726∶10 6 , n(F6)∶n(APEG)=2.5∶1.0, n(C C)∶ n(Si— H)對產品滴點 、濁點和 Si— H鍵轉化率的影 響見圖 2。由圖 2可以看出增大碳碳雙鍵與活性氫 的摩爾比可提高產品的滴點 、濁點和硅氫鍵的轉化 率 ,當碳碳雙鍵與活性氫的摩爾比超過 1.2∶1.0時 , 繼續增大碳碳雙鍵與活性氫的摩爾比不能提高產品 的滴點 、濁點和硅氫鍵的轉化率 。理論上 ,碳碳雙鍵 與含氫硅油中的活性氫以 1.0∶1.0的摩爾比參加反 應 ,當碳碳雙鍵與含氫硅油中的活性氫的摩爾比小 于 1.0∶1.0進行反應時, 硅氫鍵處于過量狀態, 而硅 氫鍵在升溫過程中在鉑配合物催化劑的存在下容易 自交聯形成彈性體,因此在合成聚醚蠟的過程中,為保證反應完全,碳碳雙鍵與活性氫的摩爾比應大于 1.0∶1.0, 反應結束后未反應的聚醚可通過減壓蒸餾 分離。由圖 2可以得出烯鍵與硅氫鍵的較佳摩爾比 為 1.2∶1.0。

2.3 n(F6)∶n(APEG)對產品的影響

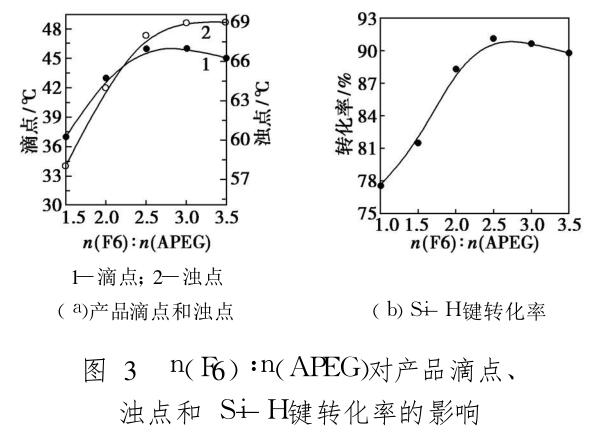

 固定其他反應條件不變, 考察 2種聚醚摩爾比 不同對產品的滴點、濁點和硅氫鍵轉化率的影響,結 果見圖 3。由圖 3可以看出 ,隨著 F6與 APEG摩爾 比的增大,產品的滴點 、濁點和硅氫鍵轉化率呈上升 趨勢。當 F6與 APEG的摩爾比超過 2.5∶1.0時 ,產 品的滴點略有下降趨勢,濁點變化不明顯 ,硅氫鍵轉 化率也略有下降。實驗中分別取 F6和 APEG進行 單獨反應,由 F6制得的聚醚硅蠟顏色白, 黏度小,但 其滴熔點低 ,室溫下呈半液體狀 ;由 APEG制得的聚 醚硅蠟滴熔點高 ,室溫下呈固體狀 , 但其黏度大 ,顏 色黃。因此 ,為了使聚醚硅蠟有更優異的外觀和性 質 ,實驗中選取 2種聚醚混合投料, 且 F6與 APEG 的較佳摩爾比為 2.5∶1.0。

2.4 催化劑用量的影響

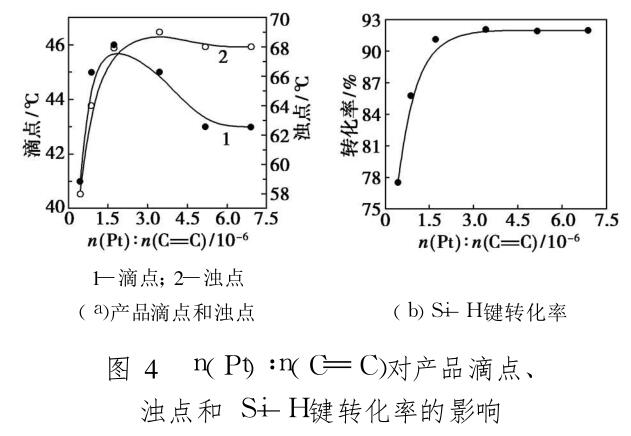

固定其他反應條件不變 ,考察催化劑用量對產 品滴點 、濁點和硅氫鍵轉化率的影響 ,結果見圖 4。 由圖 4可以看出 ,當催化劑與碳碳雙鍵摩爾比低于 1.726∶10 6 時, 隨著催化劑用量的增加 , 產品的滴點、濁點和硅氫鍵轉化率都呈大幅上升趨勢 。當 催化劑與碳碳雙鍵的摩爾比超過 1.726∶10 6 時 ,產 品的滴點呈下降趨勢, 濁點和硅氫鍵轉化率變化不 大 。因為在較高濃度的催化劑作用下, 含氫硅油能 夠自交聯形成彈性體 ,合成反應的副反應增多 ,影響 產品的質量 ,此外 , 在催化劑濃度較高的情況下 ,反 應后期體系還原產生的大量鉑黑易導致產品的顏色 加深,因此催化劑與碳碳雙鍵的摩爾比為 1.726∶ 10 6 為較佳催化劑用量。

2.5 反應溫度對產品的影響

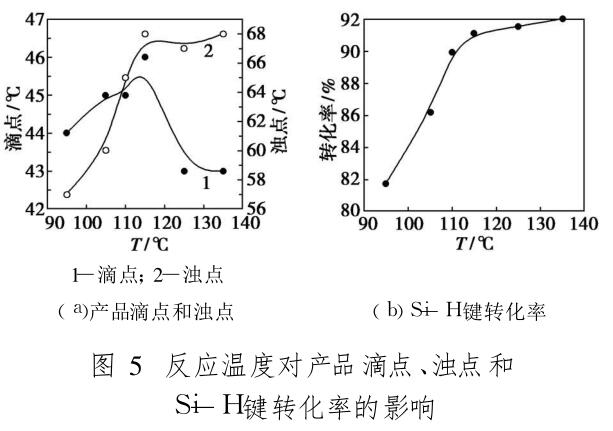

其他反應條件不變, 考察反應溫度對產品的滴 點 、濁點和硅氫鍵轉化率的影響 ,結果見圖 5。由圖 5可以看出 ,當反應溫度低于 115℃時 ,產品的滴點 、 濁點和硅氫鍵轉化率隨著反應溫度的升高有明顯增 大 。由于鉑催化劑硅氫加成反應為強放熱反應 ,當 反應溫度超過 115℃時, 反應劇烈 , 不易控制, 且高 溫引發的熱氧化還原反應以及硅氫鍵自交聯反應會 使體系顏色加深 ,產物復雜化, 黏度增大, 從而影響 產品的質量 。因此,綜合以上因素考慮,合成聚醚硅 蠟的較佳溫度為 115℃。

2.6　 反應時間對產品的影響
固定其他反應條件不變 ,考察反應時間對產品滴點、濁點和硅氫鍵轉化率的影響, 結果見圖 6。由圖 6可以看出,隨著反應時間的增加 , 產品的滴點 、濁點和硅氫鍵的轉化率均增大, 當反應超過 7 h后 ,產品濁點變化不大,滴點反而有下降趨勢 ,而硅氫鍵轉化率變化也不明顯, 表面反應已基本進行完全 。 因此,合成聚醚硅蠟的較佳反應時間為 7 h。

3 結語

采用氯鉑酸作為催化劑合成聚醚硅蠟, 其工藝 有如下優點 :反應時間短, 副產物少, 條件溫和 ,反應 易于控制,產品顏色可通過實驗條件控制等 。通過 實驗,得到合成聚醚硅蠟的較佳反應條件為:n(C C)∶n(Si— H)=1.2∶1.0, n(F6)∶n(APEG)=2.5∶ 1.0, n(Pt)∶n(C C)=1.726∶10 6 , T=115℃, t= 7 h。

參考文獻

[ 1] 陳曉紅.聚硅氧烷表面活性劑的研究進展及應用[ J] .應用化學 品科學, 1997, 20(5):4 -7.

[ 2] 張華.聚硅氧烷系表面活性劑在化纖袖劑中應用[ J] .表面活性 劑工業, 1991(2):46 -48.

[ 3] 董永春.聚硅氧烷類紡織助劑及應用 [ J] .遼寧化工, 1993, 22 (4):11-16.

[ 4] 胡耿源, 馮錫澄.高效消泡劑含硅聚醚的合成及其在印染中的應 用[ J] .精細石油化工, 1988(6):16-20.

[ 5] 克諾特·韋爾弗里德, 波特·托馬斯.具有 Si— H基團有機硅化合 物與具有烯烴雙鍵的化合物進行加成反應的方法:中國, 200410085592.8[ P] .2005-05 -25.

[ 6] 李小霞.環氧乙烷環氧丙烷共聚醚大單體的合成及其與有機硅 的接枝[ D] .杭州:浙江大學, 2002.

[ 7] 馮圣玉, 張潔.有機硅高分子及其應用[ M] .北京:化學工業出版 社, 2005:395-396
